SMT / PCBA 精密分板
專用刀具解決方案

針對 SMT、PCBA 自動分板與 PCB Routing 製程需求，提供 P704、1764、1200、1322 系列精密銑刀。從一般 FR-4、高 Tg、無鹵板，到高玻纖及高模耗 PCB 材料，協助改善板邊毛邊、提升加工穩定性並延長刀具使用壽命。

P704 精密分板 1764 左旋狼牙棒 1200 鳳梨刀 1322 兩刃刀 (Ø1.8/Ø2.0)
查看四大主力系列 詢問適用刀型

四大主力 Router Bit 系列

依不同 PCB 材料、板厚與加工條件，提供多種刀型與尺寸選擇

SMT / PCBA 分板首選

P704 SERIES

PCB / PCBA 精密分板銑刀
P704 PCB Router Bit
  • 多種刀徑規格選擇
  • 適用 SMT / PCBA 自動分板機
  • 切削品質穩定，降低板邊毛邊
  • 可依加工條件協助選型
詢問 P704 規格 →
旗艦主推 / 德國製造

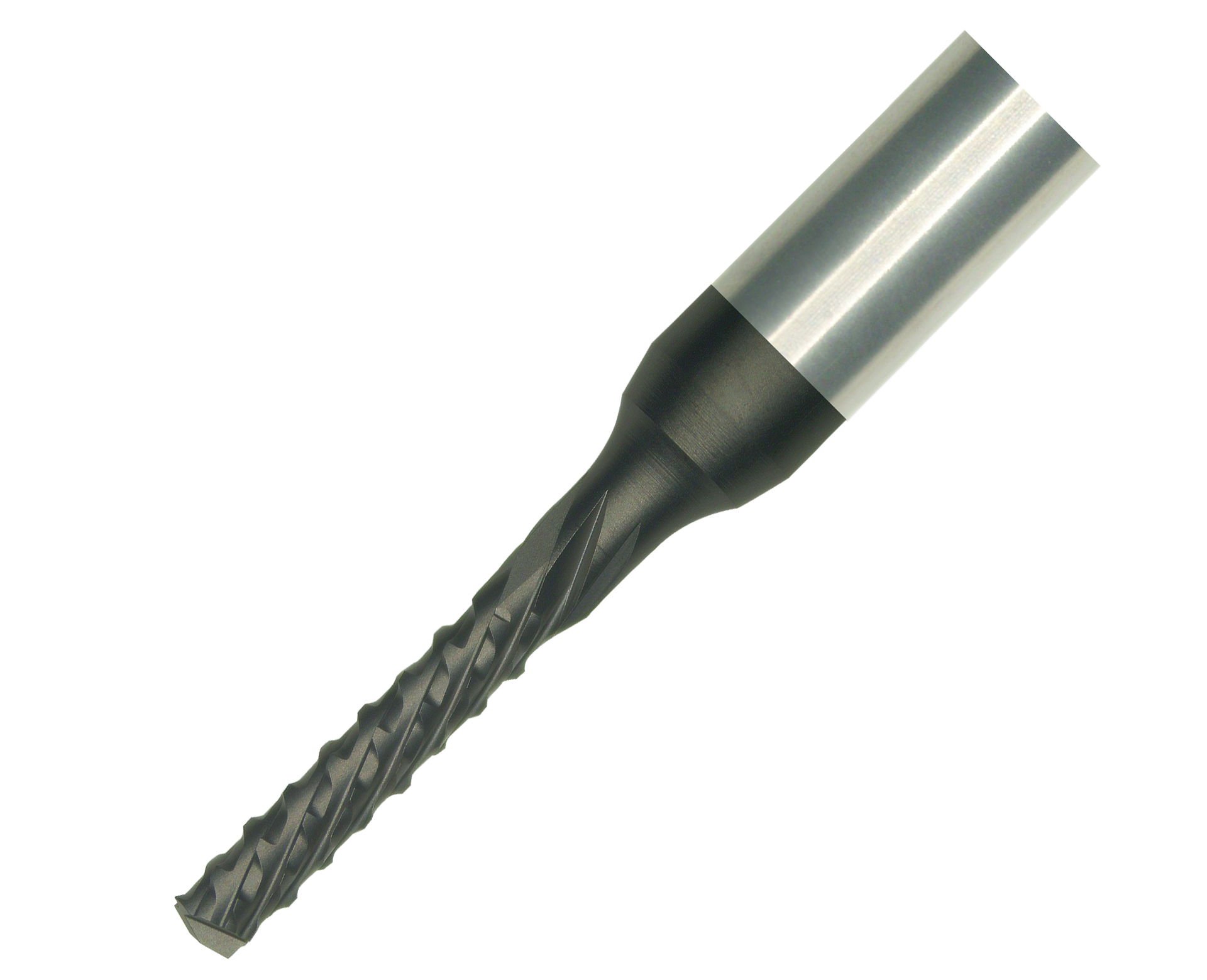

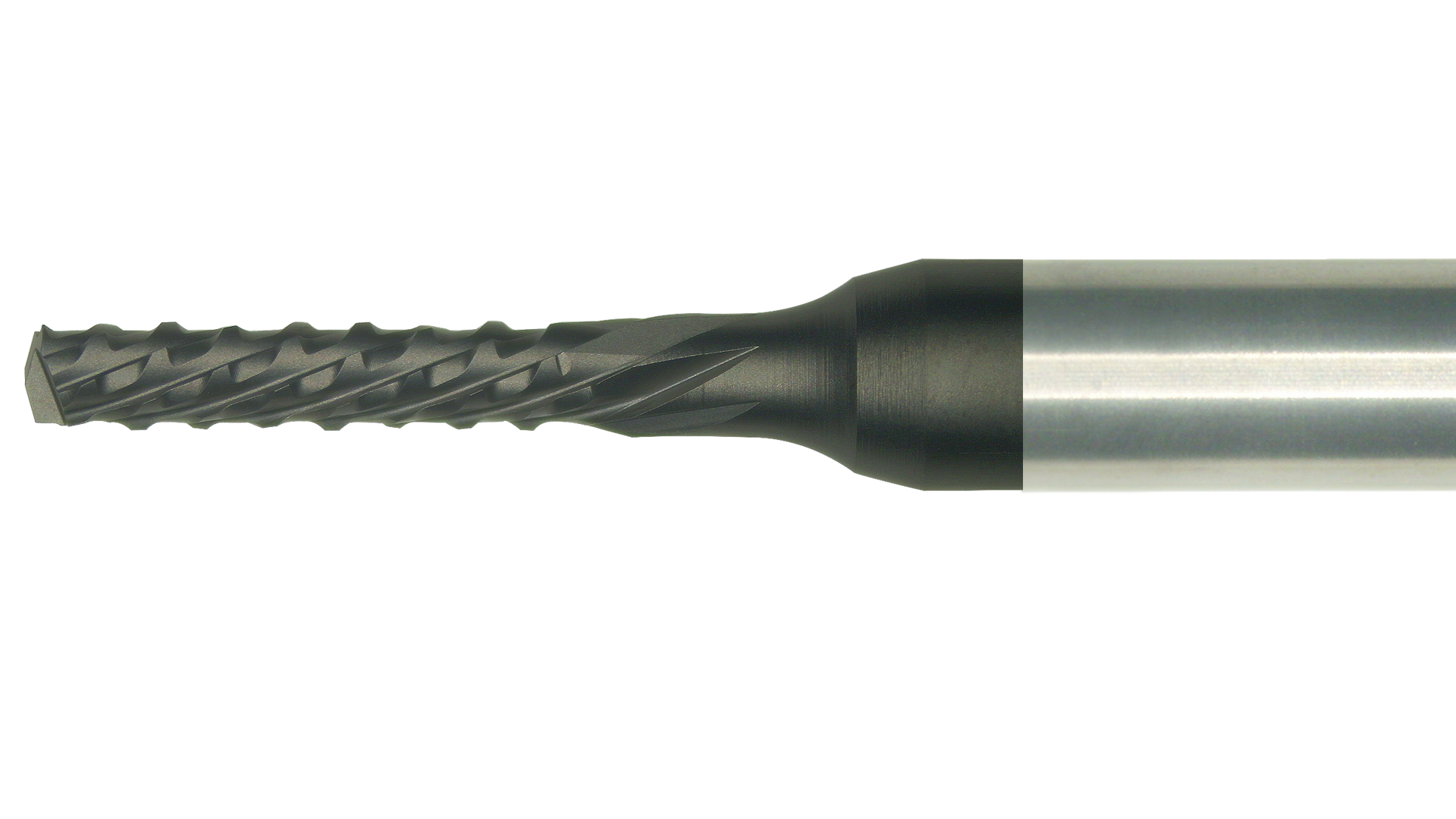

1764 SERIES

1764 左旋狼牙棒 Router Bit
1764 左旋狼牙棒
  • 左旋下壓排屑，保護 SMT 零件
  • 適用無鹵素板與 High Tg 材料
  • 狼牙棒齒形，切邊平整少毛邊
  • 提供 Ø1.5 / Ø1.6 / Ø2.0mm
查看 1764 詳情 →
高耐熱基板專用

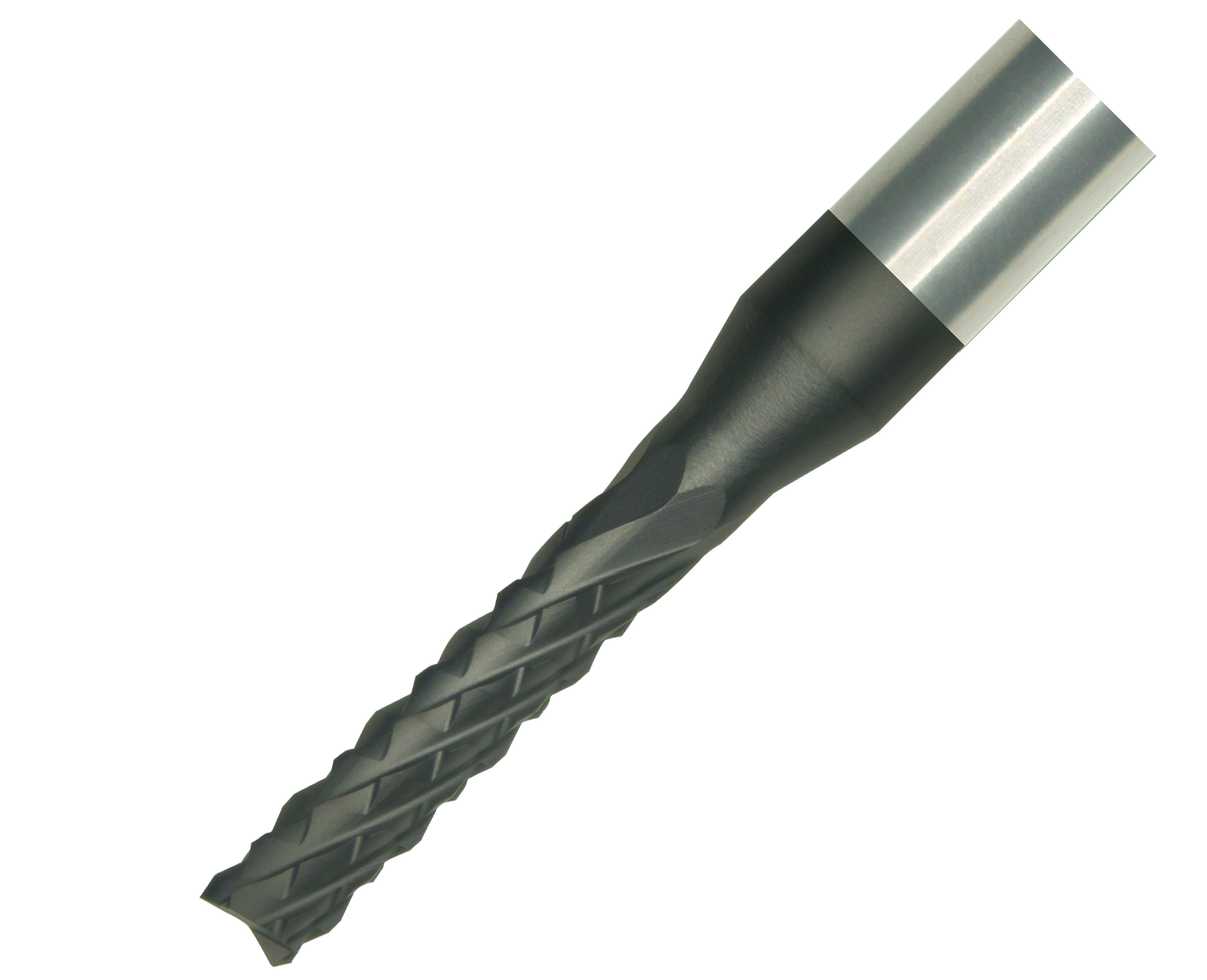

1200 SERIES

1200 鳳梨刀 (PCB Routing)
1200 鳳梨刀
  • 菱形齒設計，切削力卓越
  • 專剋 185°C High-Tg 與無鹵板
  • 適用 CNC 墊木板 (Bakelite)
  • 規格涵蓋 Ø1.2 ~ Ø3.175mm
查看 1200 詳情 →
常用量產規格

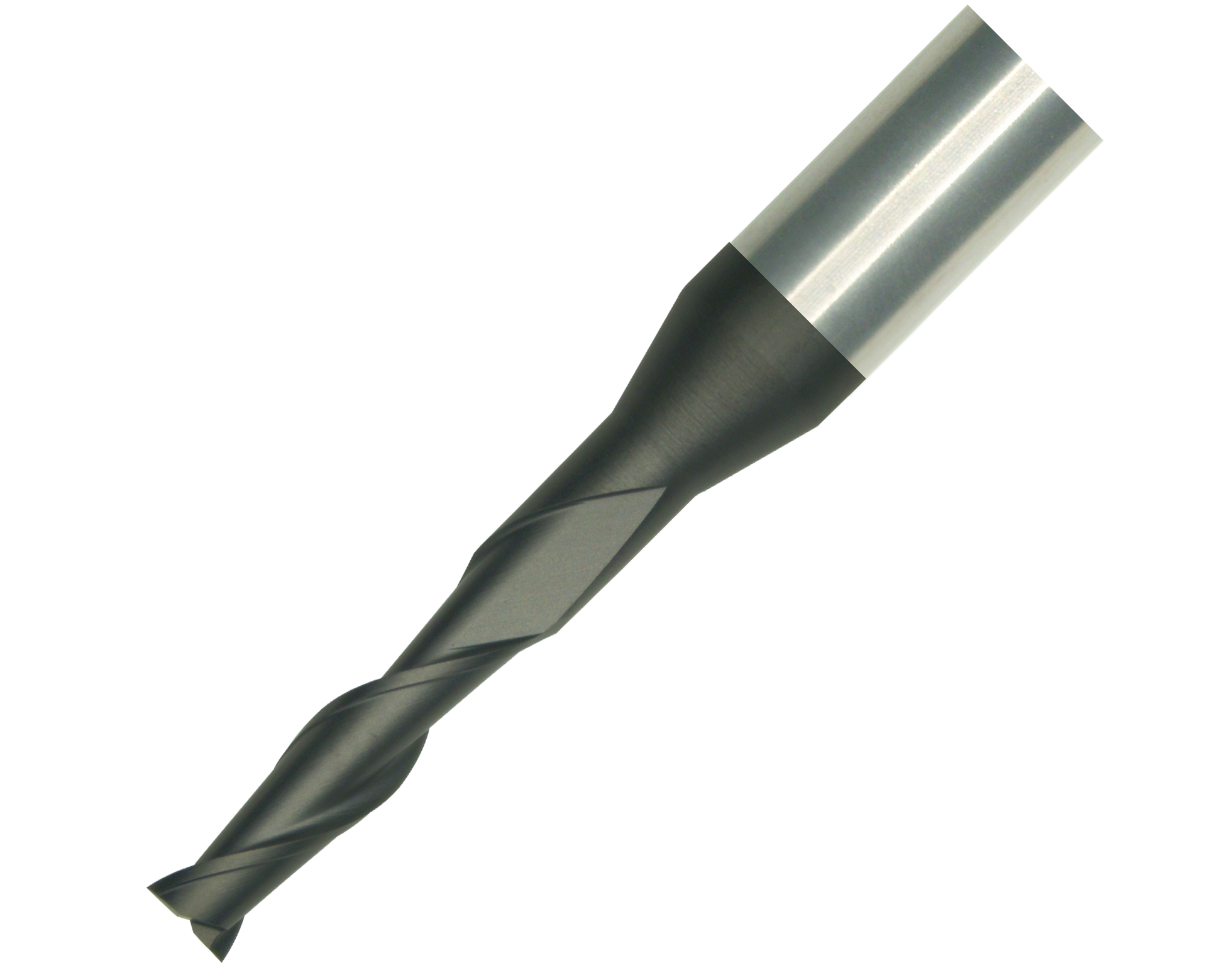

1322 SERIES

1322 兩刃刀 (Ø1.8 / Ø2.0)
1322 兩刃刀
  • 兩刃幾何，切削速度提升 20%
  • 提供 Ø1.8 / Ø2.0 常用量產規格
  • 適用純銅/純鋁/金屬/軟板加工
  • 配搭 CVD 鍍膜壽命激增
查看 1322 詳情 →

SMT 分板常見加工痛點

穩定的刀具，是 SMT 量產效率與品質的重要關鍵

⚠️

01. 板邊毛邊嚴重

刀具磨耗或幾何刀型不匹配，導致 PCB 分板後邊緣產生刺毛，增加後續人工修整成本。

📉

02. 刀具壽命極不穩定

板材玻璃纖維含量與硬質填料差異，造成傳統鎢鋼刀具迅速磨損、壽命起伏不定。

⏱️

03. 頻繁停機換刀

刀具耐磨度不足造成設備頻繁停機換刀，大幅降低 SMT 自動化產線整體稼動率。

🎯

04. 加工尺寸不穩定

長時間量產切削時，刀磨損直接影響尺寸公差，造成批次不良率上升。

💡 選擇適合的刀型與鍍膜，比單純比較單支單價更重要！

茂舜科技提供 P704 / 1764 / 1200 / 1322 四大系列，依您的板材與加工條件精準建議適用刀型。

免費諮詢刀具選型

如何選擇適合的 PCB Router Bit？

四大系列選型速查對照表

系列型號 主要用途 常用刀徑規格 刀型幾何特徵 建議鍍膜方案
P704 SERIES SMT / PCBA 自動分板 多種規格 (依需求) 精密切削型 / 低毛邊 鎢鋼標準 / CVD 鍍膜
1764 SERIES 量產 Routing / SMT 分板 Ø1.5 / Ø1.6 / Ø2.0 左旋狼牙棒 (向下排屑) CVD 鑽石鍍膜 (旗艦)
1200 SERIES PCB 外型加工 / 高耐熱板 Ø1.2 ~ Ø3.175 鳳梨刀 (菱形齒) CVD 鑽石鍍膜升級
1322 SERIES PCB / PCBA 分板與金屬板 Ø1.8 / Ø2.0 (主力) 兩刃刀 (高效切削) CVD 鑽石鍍膜升級

依加工材料選擇刀具

從一般 FR-4 到高磨耗 AI 伺服器載板，皆有最佳刀型對應

🧩
FR-4 板材
一般 PCB & SMT 分板
🔥
High-Tg (185°C)
高耐熱 PCB 加工
🌱
Halogen-Free
無鹵素環保板材
💎
High Glass Fiber
高玻纖高磨耗板材
⚡
Low-Dk / Low-Df
高速高頻低損耗材料
🖥️
AI Server PCB
高層數 / 載板加工
極致高耐磨技術

一般刀具壽命不足？
升級 CVD 鑽石鍍膜

當傳統鎢鋼刀具面對高玻纖、高 Tg 及無鹵高磨耗材料時，刀具磨耗速度急遽上升。茂舜提供德國原裝 CVD 鑽石鍍膜解決方案，突破切削極限。

  • 10,000 HV 頂級硬度： 媲美天然鑽石強度，耐溫高達 800°C。
  • 延長刀具壽命 5~20 倍： 大幅降低產線換刀頻率與設備停機時間。
  • 維持長期加工穩定性： 保持切削尺寸精度一致，確保零毛邊品質。
了解 CVD 鍍膜升級方案

AI Server / 60+ Layer 高階 PCB 應用

面對下一世代 AI 伺服器載板與 Midplane 的嚴苛切削挑戰

⚡ 高磨耗 CCL 材料

AI 伺服器採高比例玻纖與陶瓷填充之低介電材料，對傳統刀具造成極大摩擦消耗。

🏢 60+層超高層數 Midplane

中介板層數突破 60 層，加工切削時間與熱量倍增，極易引起分層或斷刀。

🎯 嚴苛切削公差

液冷主板與高階 FCCSP 載板容錯率極低，茂舜刀具確保微小公差穩定度。

加工實績與壽命數據比較

用實測切削數據，評估整體生產效益

測試項目 一般無鍍膜鎢鋼刀 一般 TiAlN 鍍膜刀 茂舜 CVD 鑽石鍍膜刀
表層硬度 (HV) 1,600 ~ 1,800 HV 3,000 ~ 3,300 HV 10,000 HV
耐受溫度 (°C) 500°C 700°C 800°C
相對使用壽命 1x (基準) 1.5x ~ 2x 5x ~ 20x 激增
板邊毛邊狀況 切削數百米後漸增 中等表現 長時間保持零毛邊

找不到適合刀型？把現行規格交給茂舜

提供加工條件，我們將由專人為您推薦最適合的 Router Bit

建議提供以下加工資訊：
  • PCB 板材材質 (FR4 / High-Tg...)
  • PCB 板厚 (mm)
  • 所需刀具直徑 (Ø)
  • 分板設備品牌 / 型號
  • Spindle RPM (轉速)
  • Feed Rate (進給速度)
  • 目前使用的刀具型號
  • 現行刀具使用壽命

※ 將以上資訊告知我們，專員即可協助快速比對 P704 / 1764 / 1200 / 1322 適合型號。

📞
